パケットブラックホール構成例:PacketBlackHole

パケットブラックホールは、監視対象とネットワーク構成に対して、柔軟な設計を行うことができます。

ここでは、代表的な構成例を開設いたします。

PacketBlackHole システム構成例

(ファイアーウォールの直下型)

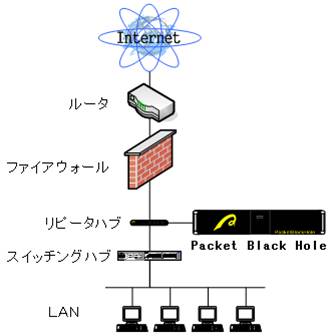

ファイアーウォール直下型:PBH構成例

内部情報漏洩の監視と防止に
 ~ファイアーウォールの直下に設置~

 ファイアーウォールは外部からのウイルスや侵入を防いでいますが、情報漏洩の場合は逆に内部から出て行く通信の「中身」が問題となります。そのような、内部から外部への通信状況を調査する場合に設置する構成例です。DMZの入り口のように限定された範囲への設置ではないので、流量が多くなります。状況によっては、「取得フィルタ」を用いて、取得する内容を絞り込む必要があります。情報漏洩一発検索機能を使って、効率的に発見します。



(取得解析分離型)

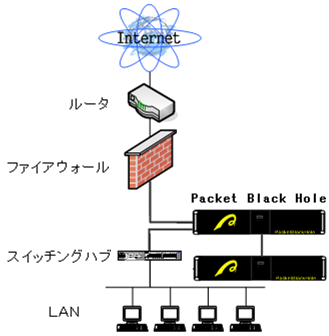

ブリッジ接続 取得解析分離構成
 ~800Mbpsでパケロス0~

2
台のPacketBlackHoleで取得部と解析部を分担。 1台を取得に特化させたことにより、パケット取得率が向上。 2台のPacketBlackHoleでそれぞれのシステム運用の安定性が増し、高度な要求・大規模ネットワークへの対応が可能になりした。

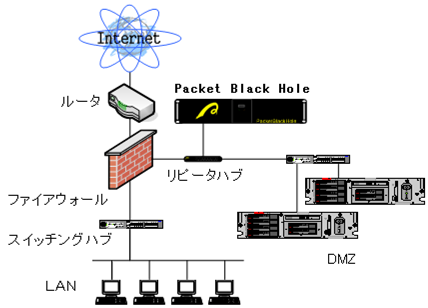

                                                                                                 (DMZの入り口型)


対象を絞っての通信の記録に
 ~DMZの入り口に設置~


 メールのみを全て記録したい場合、WEBの利用に限って記録したい場合の構成例です。

DMZ内にあるWEBサーバやメールサーバへの外部からの通信や、DMZのメールサーバからLAN内のメールサーバに転送される通信の取得が可能になります。特定の個人を監視したい場合などにも、この構成例が応用できます。

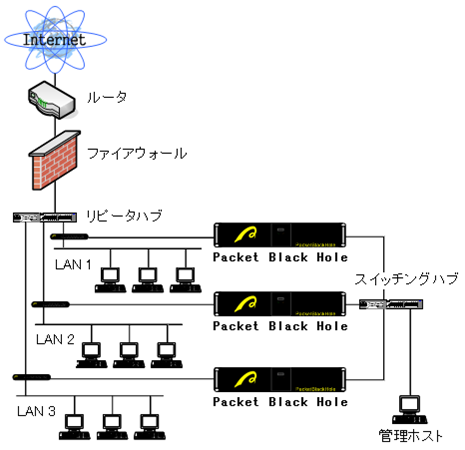

                                                                                                  (複数台 取得解析 管理統合クラスタ型)


複数のネットワークの一元管理に
 ~複数台 取得解析 管理統合クラスタ~


 たとえば開発部、営業部など部署ごとのネットワークに対して設置したPacket Black Holeを別々に操作・管理するのが非効率的である場合、管理を統合することができる構成例です。単純な分散構成では複数台のPacket Black Holeで画面を参照することになりますが、この構成例ではクラスタ・コントローラ一台にアクセスするだけで、全ノードのデータを参照できます。

拡大表示

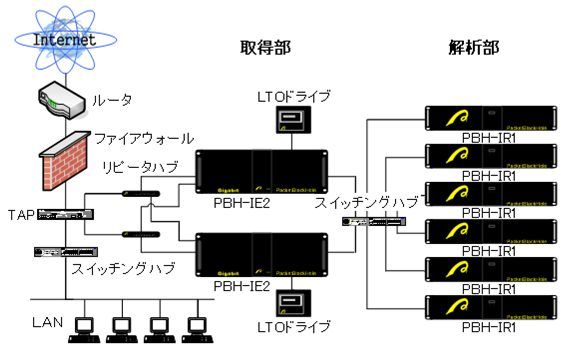

取得解析分離クラスタ型


大量データが流れる環境の解析に
 ~取得解析分離クラスタ~


 データの取得を確実に行うことに重点を置いて、取得部と解析部を分離する設置例です。こうすることにより、万一解析用マシンでエラーが発生しても影響なく取得を続けることができます。取得部に安定して動作する高速なSCSIディスクを利用していますので、単純な分離構成に比べてパケットの取りこぼしが少ないというメリットがあります。



拡大表示
