製品概要： ネットワーク自動調査・描画システム codima autoMap
ネットワークつなぐだけで、IPネットワーク機器をVisoに自動描画
autoMapは、ネットワークの調査を自動化し、ITネットワークを視覚化することで、ネットワーク管理者の時間と運用管理コストを削減します。 autoMapは、SNMPやWMIなどのプロトコルを使ってネットワークを自動探索し、ネットワーク機器の設定情報やインベントリを取得し、MicroSoft® Visio®のデータとして、ネットワークトポロジーを自動描画します。
- Microsoft® Office Visio® のネットワークトポロジー図を自動作成
- WebサーバーにHTMLとしてネットワークのトポロジーマップや資産のレポートを保存 - ネットワークのトポロジーを資産の情報を表示・共有
- デバイスがどのように接続されているかを見ることで、ネットワークのキャパシティの計画策定や運用効率を向上。 スパニングツリーやサブネット、VLANトポロジーだけでなく、リンク情報も表示
- ネットワークプロトコルで管理されているデバイスだけでなく、ノンインテリスイッチなどの管理外のデバイスも検知
- WindowsとLinuxの両方のプラットフォームを特定し、レポートを作成
- SIP電話、SIPサーバー、SIPゲートウェイを自動的に特定
- ネットワーク上の既存のエージェント（SNMP, WMI など）からの情報を収集する為、個別のエージェントの導入は不要
- Microsoft® のインフラストラクチャ上で Microsoft® Baseline Security Analysis (MBSA) を実行。 MBSA と１クリックで統合
- オプションの Multi Site Scheduler を追加することで複数のサイトの自動検出を実行

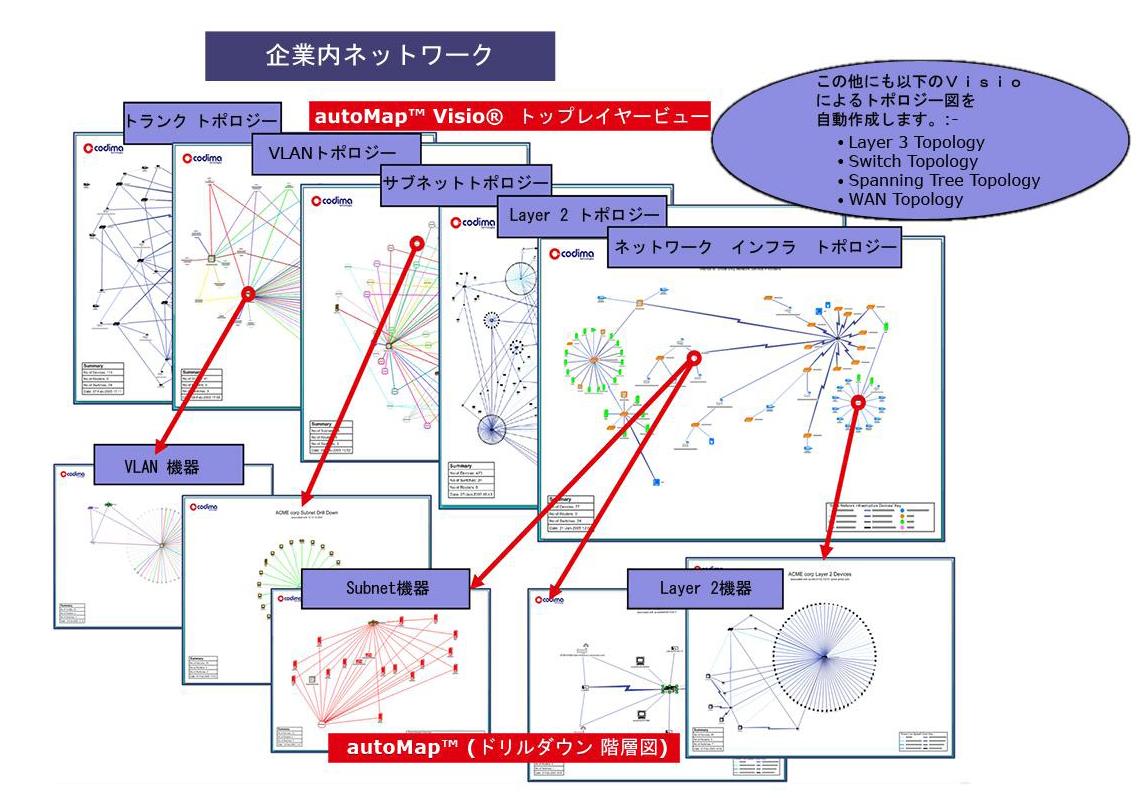

ネットワーク描画イメージ図
ネットワーク・インフラ・トポロジー
- Layer 2 トポロジー
- Layer 3 トポロジー
- サブネット・トポロジー
- WAN・トポロジー
- VLAN トポロジー
- トランク・トポロジー
- スパニング・ツリー・トポロジー
過去データベースとの比較表示
過去のディスカバリーデータと比較し、変更箇所を識別表示
スケジュール機能とあわせて、定期的にネットワーク上の変化を確認

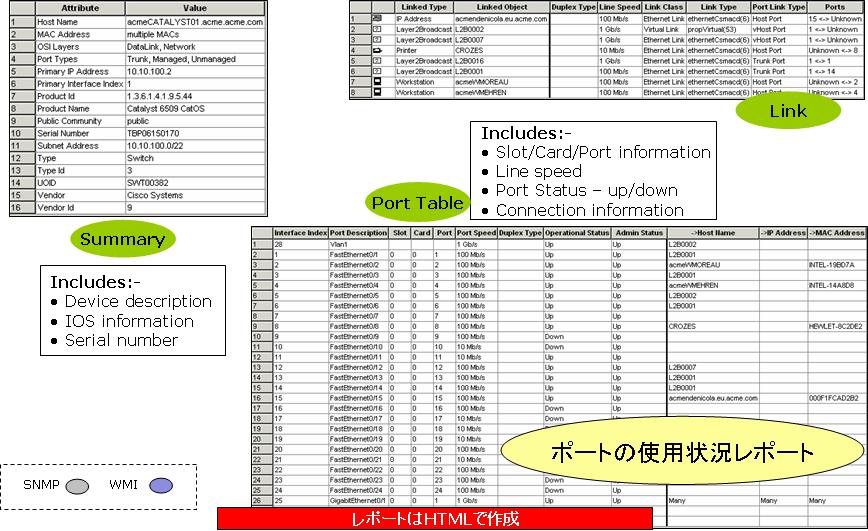

スイッチポートの使用状況レポート - スイッチの使用されているポートの数と各ポートの使用状況を表示
ネットワークコンポーネントの表示

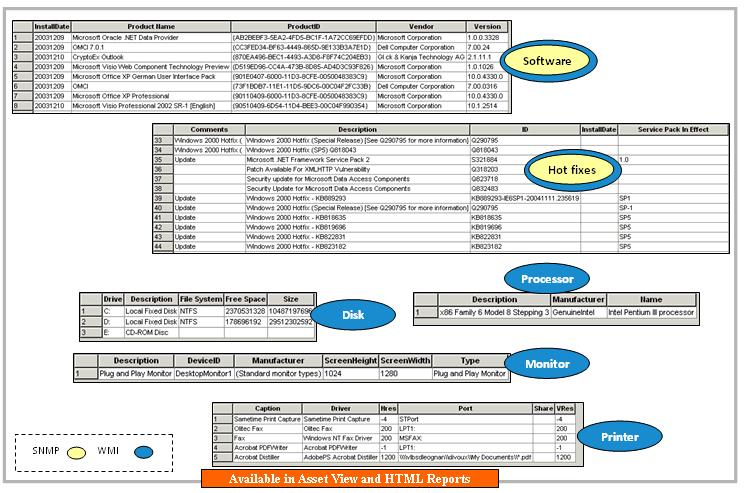

Asset view でデバイスの概要や、Link 情報、PortTable 情報のtab が作成され、選択する事でそれぞれを表示します。また、サーバのSNMP やWindows マシンのWMI をイネーブルにしている場合、対象機器のハードウェア情報（CPU、DISK 容量、モニタ情報等）や、インストールされているソフトウェア情報（アプリケーション名や、バージョン名等）詳細な情報を取得する事が可能です。
Codima Discovery Engine
• Codima Discovery Engine は、検出時に次のようないくつかのプロトコルを使います。
SNMP、SIP、NetBIOS、ICMP、DNS、そしてベンダ固有のWMI、CDP、EDP のようなプロトコル。
一般的で、普遍なプロトコルを使うことで、検出をエージェントレスにします。
• ネットワークを越えた複数のSNMP のRead Community をサポートします。
• 検出パラメータをユーザが設定できる機能を提供します。
許可IP アドレス、禁止IP アドレスの範囲を設定可能
帯域は64Kbs から640Kbs まで設定可能
検出はIP アドレスの範囲に制限、あるいはできるだけ多くのIP アドレスを検出するように設定可能
• ファイアウォールを越えて検出を提供
【ハードウェアおよびソフトウェア要件】
推奨スペック
Microsoft® Windows Vista、XP, Server 2003 ／ 2GHz CPU（最小）
1GB RAM（最小）
モニタ解像度：1024 x 768 （最小）
3rd Party Software
· Microsoft® Office Visio® 2007 Edition (または、Microsoft® Office Visio® 2003 ) - Ｖisioは、autoMap/autoMonitorをご使用になる際は、必須です。
· Java 2 Platform, Standard Edition (J2SE) V1.4.1 以降 - autoMapインストール時に自動的にインストールされます。
· Microsoft® Access® driver -Microsoft® Access® database と autoMap database をリンクさせる為のドライバーで、 autoMapインストール時に自動的に設定されます。
※ autoMapプレインストールノートPC版も販売しています。
